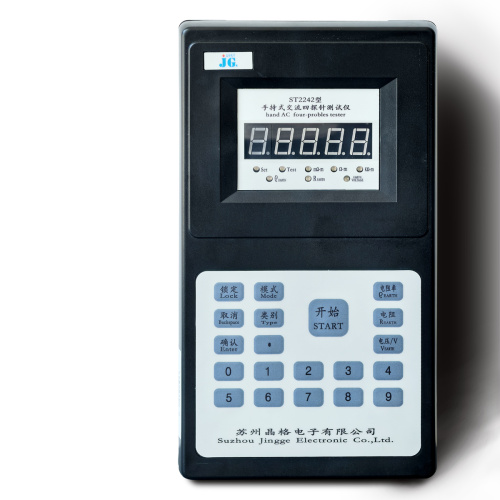

Outil de mesure de résistivité portable à quatre sondes AC ST2242

Le testeur portatif à quatre sondes AC ST2242 est un instrument de test de résistivité spécialement conçu pour les échantillons qui ne conviennent pas aux tests par la méthode à quatre sondes DC. Il est principalement utilisé pour les substances conductrices ioniques (telles que les solutions électrolytiques, les gels conducteurs) et les suspensions de poudre conductrice (telles que la poudre de carbone, la suspension de poudre de graphène).

Adoptant de nouvelles technologies numériques et de microtraitement, la résistivité ou la résistance est mesurée par la méthode précise à 4 fils et la méthode simple à 2 fils. Il possède une capacité anti-interférence et une adaptabilité environnementale uniques, avec une bonne cohérence dans les tests répétés, garantissant une haute précision, une haute stabilité et une haute fiabilité dans les mesures à long terme. Il est largement utilisé dans les instituts de recherche scientifique et les universités pour tester la conductivité des gels, des solutions, des matériaux conducteurs ioniques et des échantillons non adaptés aux tests en courant continu.

Le testeur de résistivité à quatre sondes ST2242 AC se compose d'une unité principale, d'un banc de test, de sondes de test, etc.

Mesure de la résistivité ρ

La méthode à 4 sondes est adoptée : Comme le montre la figure 3-1, un courant alternatif I circule entre C(H) (connecté à l'électrode de courant I+) et E (connecté à l'électrode de courant I-). Calculez la différence de potentiel V entre P(S)(électrode de tension V+) et ES(électrode auxiliaire V-). Divisez la différence de potentiel V par le courant alternatif I pour obtenir la valeur de résistance R de l'échantillon. La distance entre les électrodes est S(m). La valeur de la résistivité de l'échantillon est obtenue selon la formule ρ0=2πS*R(Ωm). L'intervalle entre C(H)-P(S) est égal à celui entre P(S)-ES, tous deux étant S.

3.2 Environnement d'utilisation de l'instrument et méthode de stockage

un. Température : T=0-40℃, humidité relative : RH≤60 %

b. Il ne doit y avoir aucune forte interférence de champ électromagnétique dans le studio et celui-ci ne doit pas partager l’alimentation avec des équipements haute fréquence.

c. Conserver dans un endroit frais et sec, exempt de gaz corrosifs.
