Système précis ST2258H pour l'évaluation de la résistivité des matériaux

I. Aperçu des caractéristiques fonctionnelles et structurelles

Fonction de base : le testeur de résistivité de masse métallique ST2258H est un appareil de mesure complet polyvalent qui mesure professionnellement la résistivité (de masse)/résistance carrée des échantillons de feuille métallique sur la base du principe de la méthode parallèle à quatre couteaux (méthode à quatre bornes).

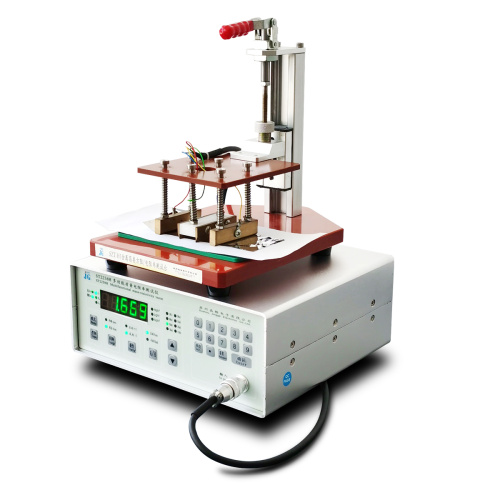

Les composants de base : L'instrument de test se compose d'un testeur de résistivité de masse ST2258H (unité principale) + d'un banc d'essai SZT-H1 (électrode parallèle à quatre lames) + d'un logiciel PC de test de résistivité de masse ST2258H et d'autres unités.

Conformément à la norme : « GBT 5230-1995 Electrolytic Copper Foil Annex C – Electrical Performance Test Method – Mass Resistivity Test Method », et en référence à « GBT 3048.2-94 – Electrical Performance Test Method for Wires and Cables – Resistivity Test for Metal Conductor Materials ».

Avantages et caractéristiques : Ce système de test est équipé d'un logiciel PC, rendant le paramétrage, le test des données et d'autres opérations simples et clairs. Il est entièrement fonctionnel, y compris le test des données, la collecte, l'édition, la sauvegarde, l'impression et la requête historique.

Ce système peut être utilisé soit en ligne avec un logiciel PC, soit hors ligne en tant qu'instrument individuel, doté de fonctions simples et complètes.

Champ d'application : cet instrument convient pour tester les performances de résistivité de masse/résistivité/résistance carrée des feuilles métalliques dans les usines de feuilles et de films métalliques, les usines de condensateurs, les unités de recherche scientifique, les collèges et les universités, etc. Il est également applicable aux tests de résistivité et de résistance carrée des films minces, des conducteurs à couche mince et des matériaux semi-conducteurs en utilisant la méthode parallèle à quatre couteaux.

II. Paramètres techniques

2.1 Plage de mesure et résolution du système

(1) Plage de test de résistivité de masse/Résistivité (en prenant comme exemple le banc de test SZT-H1

(Épaisseur d<2mm, largeur w<50mm)

Valeur de mesure de résistivité de base : 1,0×10 ^-6 à 1,2×10 ³ Ω*cm

Résolution : 1,0×10 ^-7 à 1,0×100 Ω*cm.

(2) Plage de test de résistance carrée* (en prenant comme exemple le banc de test SZT-H1)

Mesurer la largeur du film : 1 mm≤B≤50 mm

Valeur de mesure de résistance carrée de base : 1,0×10 ^-6 à 1,2×10 ³ Ω/□

Résolution : 1,0×10 ^-7 à 1,0×100 Ω/□.

2.2 Paramètres du banc d'essai SZT-H1 :

⑴ Espacement des lames de tension : 20 mm ± 0,2 %, longueur de la lame 60 mm.

⑵ Espacement actuel des lames : 70 mm, longueur de la lame : 60 mm

⑶ Dimensions extérieures du banc d'essai : 360×200×240 (longueur × largeur × hauteur)

2.3 Paramètres du testeur ST2258H

⑴ Tension d'alimentation : U=220V/110V±5% en option, f=50/60Hz.

(2) Efficacité énergétique : ≤ 30 W

⑶ Dimensions extérieures : 220×245×105 (longueur × largeur × hauteur)
