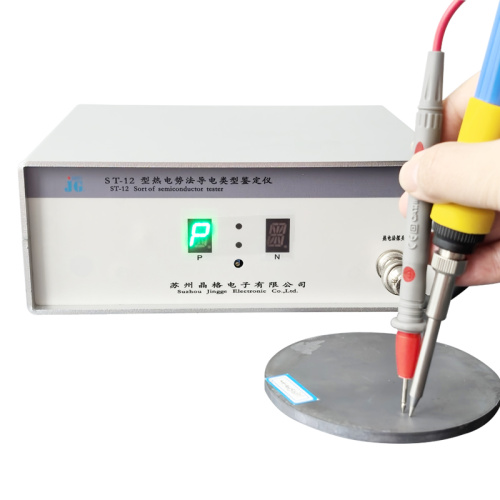

Instrument d'identification de type conducteur de type ST-12

L'identifiant de type conducteur de type ST-12 est un instrument qui utilise le principe de la méthode du potentiel thermoélectrique pour identifier le type conducteur (type PN) des semi-conducteurs.

Composition de l'ensemble complet d'instruments : Cet instrument est composé d'une unité principale, d'une sonde et d'autres composants. Le type conducteur P ou N est indiqué par le tube numérique. La sonde s'utilise en combinaison avec une sonde froide et une sonde chaude.

Avantages et caractéristiques : La sonde thermique a une fonction réglable en température constante pour répondre aux besoins de test d'une large gamme de types conducteurs à faible résistivité ! Les sondes froides et chaudes sont plug-and-play, ce qui rend leur remplacement pratique.

Les composants clés de cet instrument adoptent des circuits intégrés dédiés et une technologie de montage en surface de haute qualité. L'instrument présente une large plage d'identification, une sensibilité élevée, une bonne stabilité et un fonctionnement pratique. Il convient aux besoins des usines de matériaux semi-conducteurs, des usines de dispositifs semi-conducteurs, des instituts de recherche scientifique, des collèges et universités, etc. pour tester le type conducteur (type PN) des matériaux semi-conducteurs sur une large plage, en particulier une faible résistivité !

III. Paramètres techniques

Plage d'identification PN : ρ=1×10-4 à 1,0×10 ³ Ω-cm

2. Dimensions mesurables des matériaux semi-conducteurs

Identification PN : Surface de contact Smin= 3mm*3mm

3. Paramètres de la sonde :

⑴ Sonde thermique : Plage de réglage de la température 60℃ à 200℃, sonde : nickelée « non vieillissante »

⑵ Sonde froide : type à aiguille unique

4. Alimentation

220 V ± 10 % 50 Hz

Consommation électrique : < 200 000 W

5 Environnement de travail

Température : -10 ℃ à 40 ℃, humidité relative : 50 % à 70 %

Il ne doit y avoir aucune forte interférence de champ électromagnétique dans le studio

6. Dimensions et poids :

Unité principale : 175 mm (longueur) × 200 mm (largeur) × 70 mm (hauteur) Poids : environ 1 kg

Fils de sonde froide et chaude : chacun d'une longueur totale de 100 cm
