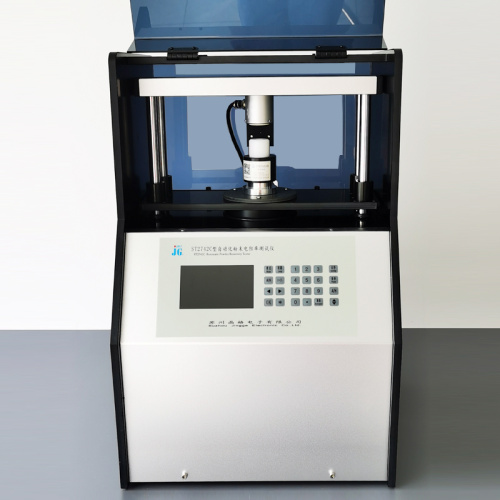

Testeur de résistivité de poudre entièrement automatique ST2742C

Testeur de résistivité de poudre entièrement automatique ST2742C

Name: ST2742C-3min-V1.0_20251010_14180323
Uploaded: 2025-10-14T08:00:46+08:00
Description: Fonctions de base Le testeur automatisé de résistivité de poudre ST2742C est un instrument de mesure qui utilise la

Obtenir le dernier prix

Quantité de commande minimum:

Contacter Maintenant

Description du produit

Emballage & livraison

Description du produit

Emballage & livraison

The file is encrypted. Please fill in the following information to continue accessing it

ST2742C-3min-V1.0_20251010_14180323



Description du produit

Fonctions de base

Le testeur automatisé de résistivité de poudre ST2742C est un instrument de mesure qui utilise la méthode à quatre sondes pour tester les caractéristiques « résistivité - pression » et « densité de compactage - pression » de la poudre.

2.2 Adopter les principales normes nationales

" GBT 1552-1995 Détermination de la résistivité des monocristaux de silicium et de germanium par la méthode droite à quatre sondes ", " GBT 30835-2014 Matériaux cathodiques de phosphate de fer et de lithium composites de carbone pour batteries lithium-ion "

"Méthode GBT 24521-2009 pour déterminer la résistivité du coke" et "GBT 40007-2021 Nanomatériaux - Méthode de contact pour mesurer la résistivité des nanomatériaux - Règles générales".

2.2 Composition de l'ensemble d'instruments :

Les principaux composants de l'ensemble des instruments comprennent : l'hôte de mesure et de contrôle, la console de contrôle automatique de la pression, le capteur de hauteur automatique, l'alimentateur, l'électrode à quatre sondes et les modules logiciels de mesure et de contrôle PC correspondants, etc.

2.3 Avantages et caractéristiques :

En tant que l'une des unités de formulation de la norme nationale pour les tests de résistivité des poudres, « GBT 40007-2021 Nanomatériaux - Méthode de mesure par contact pour la résistivité des nanomatériaux - Règles générales », notre société possède les éléments suivants

Des fonctionnalités avantageuses.

un. Algorithme à quatre sondes standard national de haute précision.

Surmontez les erreurs de résistance de contact et testez la résistance de la ligne d’électrode dans la méthode à deux électrodes.

La résistivité de la poudre est testée par la méthode standard nationale à quatre sondes, qui surmonte les inconvénients de la méthode traditionnelle à deux électrodes pour mesurer les instruments de résistivité de la poudre. Il peut éliminer la résistance de contact entre l'électrode et l'échantillon ainsi que la connexion entre l'électrode et l'échantillon

L'erreur provoquée par la résistance du corps du fil est ainsi très précise et présente une bonne répétabilité.

b. Mode de mesure et de contrôle synchrone dynamique raisonnable et avancé de la pression et de la résistivité.

Surmontez les problèmes de la méthode asynchrone consistant à presser d'abord le comprimé puis à le tester, tels que la dispersion facile du comprimé et la difficulté de formation, ainsi que l'atténuation incontrôlable de la pression.

c. Test continu multipoints et ajustement intelligent de la courbe « résistivité - pression ».

Surmontez le mode de test traditionnel à point unique et à puce unique pour améliorer l'efficacité du travail ;

L’utilisation d’une courbe complète au lieu d’une représentation à un seul point est plus intuitive et plus complète.

d. Conditions de mesure et de contrôle de pression échelonnées continues multipoints entièrement automatiques, avec une bonne répétabilité, simplicité et haute efficacité.

Surmontez les inconvénients d'une fatigue facile et d'une mauvaise cohérence dans le mode d'application manuelle de la pression, et améliorez l'efficacité du travail et les tests.

Précision.

e. L'écran couleur affiche simultanément plusieurs paramètres tels que la résistivité, la conductivité, la densité de compactage, la pression et la hauteur.

Surmontez la limitation des écrans LED numériques selon laquelle plusieurs contenus ne peuvent pas être affichés de manière synchrone.

f. Le module ADC multicanal de haute précision garantit des tests de système de haute précision.

Il fournit un affichage significatif à cinq chiffres pour la résistivité et la conductivité, ainsi qu'un affichage significatif à quatre chiffres pour la pression et la hauteur.

g. Mesure et contrôle du dialogue homme-machine avec sélection multi-mode, simple et efficace.

En mode machine unique, tous les réglages de paramètres et conversions de fonctions de l'instrument sont réalisés via des touches tactiles et un écran couleur.

Le mode en ligne, avec le logiciel PC correspondant, fournit une interface de paramétrage, une interface de mesure et de contrôle, une interface de requête historique.

Il dispose d'une interface d'aide en ligne complète et pratique et d'autres fonctions. Il est utilisé pour réaliser les fonctions de mesure et de contrôle de l'instrument et la requête de données du côté PC.

Fonctions telles que l'affichage, l'édition, la sauvegarde, l'impression et la requête historique.

h. L'instrument est équipé de fonctions d'auto-étalonnage pour la hauteur et la pression, garantissant que le client conserve des effets de mesure et de contrôle de haute précision pendant une longue période.

je. Facile à étendre et multifonctionnel avec une seule machine.

Cette machine peut être directement utilisée comme presse à comprimés ou étendue en un testeur de densité de compactage et un testeur de spectre densité-résistivité de compactage.

2.4 Scénarios applicables

Cet instrument présente une précision de mesure élevée, des fonctions de mesure et de contrôle riches, un fonctionnement simple, une bonne stabilité, une excellente répétabilité et une multifonctionnalité dans une seule machine. C'est également une nouvelle fonctionnalité qui le distingue des anciens modèles précédents de testeurs similaires.

Cliquez !

Cet instrument convient aux usines de matériaux d'électrodes positives et négatives de batteries au lithium, aux usines de graphite et de carbone, aux cokeries, aux usines de métallurgie des poudres, aux collèges et universités, aux instituts de recherche, aux unités de métrologie, aux entreprises industrielles et minières, etc.

Un outil important et excellent pour analyser les paramètres de résistivité des échantillons de poudre.

Paramètres techniques

3.1 Paramètres caractéristiques des échantillons mesurables

un. Plage de résistivité mesurable : 15,00×10 ^-6 à 200,00×10 ³ Ω-cm

Résolution : 1,50×10 ^-6 à 0,01×10 ³ Ω-cm

b. Exigences mesurables en matière de taille de particule d'échantillon : Il est recommandé d'être inférieur à 40 mesh, avec un maximum ne dépassant pas 10 mesh. Une finesse excessive n’a aucun effet !

c. Composants d'échantillon mesurables : Il n'y a pas d'exigences particulières. Tant qu'il n'y a pas de dommages corrosifs à l'électrode métallique et à la coupelle en matière plastique, cela est acceptable.

d. Sélection des godets de matériau et quantités d'échantillons recommandées : Comme indiqué dans le tableau 3.1-1/2/3 pour la sélection des godets de matériau et des quantités d'échantillons recommandées.

Tableau

3.1 Tableau recommandé pour la sélection des coupelles, l'utilisation des échantillons et la plage de pression

Serial number:	Cup model/Cross-sectional area cm ²:	ST2742B-FS10/1.0,	ST2742B-FS20/2.0,	ST2742B-FS30/3.0
1	Selection reference	Generally	the general-purpose type has a large compression ratio	and the fluffy type has a larger particle size (coking coal type)
2	Single dosage (ml)	1~2	2~4	3~6
3	Recommended retest times	2~3	2~3	2~3
4	Measurable pressure range (MPa)	0~100	0~50	0~30

3.2 Les paramètres des conditions de test peuvent être fournis

un. Source de courant constant à huit vitesses : 0,1 µA, 1,0 µA, 10 µA, 100 µA, 1,0 mA, 10 mA, 100 mA, 1,0 A.

Voltmètre : plage automatique de 20 mV à 2,0 V.

b. Sélection des coupelles de matériau et recommandation des conditions de pression

Le système fournit une pression nominale de 10 000 N (1 T = 1 000 kg), avec des plages de pression sélectionnables de 0 à 100 MPa/50 MPa/30 MPa, qui sont liées à la section transversale de la coupelle de matériau. Pour des informations détaillées, veuillez vous référer au tableau 3.1-4.

3.3 Formulaire de représentation des données et paramètres de qualité de précision du mode monomachine

un. Affichage synchrone en temps réel : résistivité ρ, conductivité σ, densité de compactage, selon la méthode de comptage scientifique de « 5 chiffres significatifs + unités d'ordre de grandeur ».

b. Affichage synchrone en temps réel : pression P, hauteur W, 4 chiffres significatifs.

c. Affichage synchrone en temps réel : testez l'amplitude et la direction du courant.

d. Sortie du résultat : Écran couleur de l'instrument, formulaire "Résistivité ρ - Pression Pa".

3.4 Formulaire de représentation des données en mode en ligne et paramètres de niveau d'exactitude

L'interface logicielle de mesure et de contrôle et l'écran couleur de l'instrument affichent le contenu pertinent en temps réel de manière synchrone.

b. Enregistrez et extrayez de manière synchrone le résultat du formulaire « résistivité ρ-pression Pa ».

c. Une fois le test terminé, un rapport de test peut être imprimé, qui comprend les formes et les courbes de « résistivité ρ-pression Pa » et de « densité de compactage ρV – pression Pa ».

3.5 Dimensions externes de l'instrument et paramètres de poids

un. Dimensions : Longueur × Largeur × hauteur = 38 cm × 35 cm × 58 cm

b. Poids : 50Kg

3.6 Paramètres de configuration de l'alimentation de l'instrument

un. Alimentation : tension U=220V±10V, fréquence f=50Hz±5Hz.

b. Puissance : P<200 W, spécification du fusible 250 V1,0 A.

3.7 Environnement d'utilisation de l'instrument et méthode de stockage

un. Température : T=0-40℃, humidité relative : RH≤60 %

b. Il ne doit y avoir aucune forte interférence de champ électromagnétique dans le studio et celui-ci ne doit pas partager l’alimentation avec des équipements haute fréquence.

c. Conserver dans un endroit frais et sec, exempt de gaz corrosifs.
