Clip de test de haute précision pour les tests de résistance

aperçu

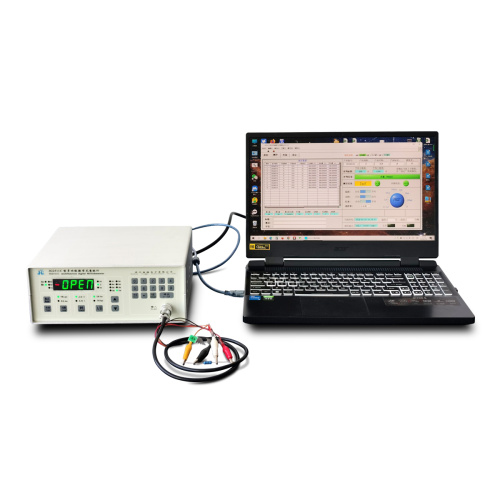

Le milliohmmètre numérique multifonction de type JG2511C est un appareil de mesure polyvalent utilisant le principe de mesure à quatre bornes, la résistance du corps de résistance, le conducteur métallique et la mesure de la résistance de contact du commutateur à faible résistance. L'instrument comprend :

1 l'instrument de test avec fonction de classification automatique sur les résultats du test, si l'échantillon de test est une invite vocale, et une isolation synchrone de sortie relais, une extension de fonction facile. Il existe deux méthodes de classification des produits : la méthode des limites absolues et de la valeur standard et la méthode de la bande d'erreur en pourcentage.

2 logiciels PC en option peuvent automatiquement ou manuellement (peuvent également être utilisés pour contrôler la pédale), pour faciliter la sauvegarde en temps réel des données actuelles sur l'ordinateur hôte, il est pratique de classer les requêtes, particulièrement adapté à la traçabilité des données de test de ligne de production et au contrôle qualité. Comme le montre la figure 1.3.

3 définissez tous les paramètres, conversion des fonctions de l'instrument à l'aide de l'entrée du clavier numérique, pratique et fiable.

4 plages de conversion de mode optionnel automatique/manuel.

L'instrument se compose de l'hôte, des quatre appareils de test terminaux et des composants logiciels PC. Principalement par la source de courant constant de contrôle hôte, l'ADC haute résolution, l'entrée clavier, le pilote d'affichage et le système de microcontrôleur intégré.

L'instrument a une précision de mesure élevée, une sensibilité élevée, une bonne stabilité, un degré d'intelligence élevé, une structure compacte, une mesure pratique, etc.

L'instrument convient aux unités de recherche scientifique, aux institutions d'enseignement supérieur des résistances et aux tests de dispositifs de commutation de résistance. Particulièrement adapté aux exigences de faible résistance et au tri rapide des résultats des exigences de mesure.

Troisièmement : les paramètres techniques de base

1 la plage de mesure, la résolution (entre parenthèses est l'extension vers le bas de 1 ordres de grandeur)

Résistance : 10,0 × 10-6 ～ 200,0 × 103 Ω, résolution ： 1,0 × 10 ^-6 ～ 0,1 × 10 ³ Ω

(1,0 × 10 ^-6 ～ 20,00 × 10 ³ Ω, Résolution 0,1 × 10 ^-6 ～ 0,01 × 10 ³ Ω)
