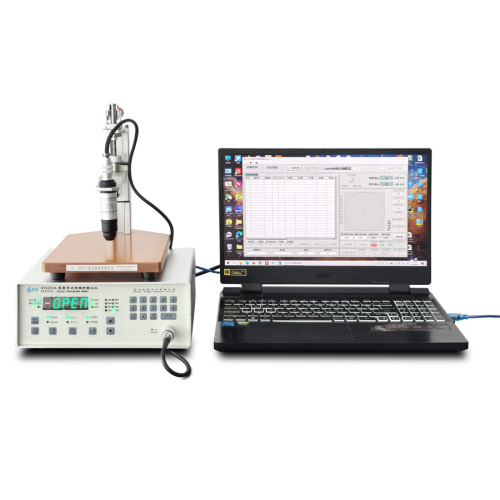

Le testeur numérique à quatre sondes ST2253A est un instrument de mesure complet polyvalent et intelligent qui utilise le principe de mesure à quatre sondes pour tester la résistivité/résistance de bloc des matériaux.
Equipé d'un logiciel informatique, il peut sauvegarder, interroger, analyser statistiquement des données et imprimer des rapports. Numéro de brevet national : numéro d'enregistrement du droit d'auteur du logiciel : 07928553.
La conception de cet instrument est conforme aux normes GB/T 1551-2021 « Détermination de la résistivité du monocristal de silicium – Méthode à quatre sondes à rangée droite et méthode à deux sondes à courant continu » et GB/T26074-2010.
La norme nationale « Méthode de mesure de la résistivité du courant continu à quatre sondes monocristallines de germanium » et la norme américaine ASTM F1711-96 sont utilisées pour déterminer la résistance des couches minces des fils à couches minces pour les écrans plats professionnels par la méthode de détection à quatre points.
Plage de mesure, résolution
Résistance électrique : 10,0×10 -6 à 200,0×10 ³ Ω, résolution : 1,0×10 -6 à 0,1×10 ³ Ω
(1,0×10-6 à 20,00×10 ³ Ω, résolution : 0,1×10 -6 à 0,01×10 ³ Ω)
(100,0×10 -6 à 2,000×10 6 Ω, résolution : 10,0×10 -6 à 0,1×10 3 Ω)
Résistivité : 10,0×10 -6 à 200,0×10 ³ Ω-cm Résolution : 1,0×10 -6 à 0,1×10 ³ Ω-cm
Résistance carrée : 50 x 10 -6 -1,0 x 10 6 Ω // résolution : 5,0 x 10 -6 -0,5 x 10 3 Ω //
Division de plage et niveau d'erreur
|
Full-scale display
|
20
|
200
|
2
|
20
|
200
|
2
|
20
|
200
|
|
Test current
|
1A
|
100mA
|
10mA
|
1.0mA
|
100μA
|
10μA
|
1μA
|
0.1μA
|
|
Conventional range
|
mΩ
|
Ω
|
kΩ
|
|
Basic error
|
±0.5%FSB ±4LSB
|
±0.5%FSB±2LSB
|
±1.0%FSB
±4LSB
|
±2%FSB
±4LSB
|
Apparence de l'instrument et alimentation
Alimentation : Tension d'entrée : U=AC 220V±10%, fréquence : f=50Hz, Consommation électrique : P < 20W
Unité principale : 220 mm (longueur L) × 245 mm (largeur W) × 100 mm (hauteur H), poids net : Wg≤2,5k
Groupes de Produits : Testeur de résistance carrée de résistivité à quatre sondes
