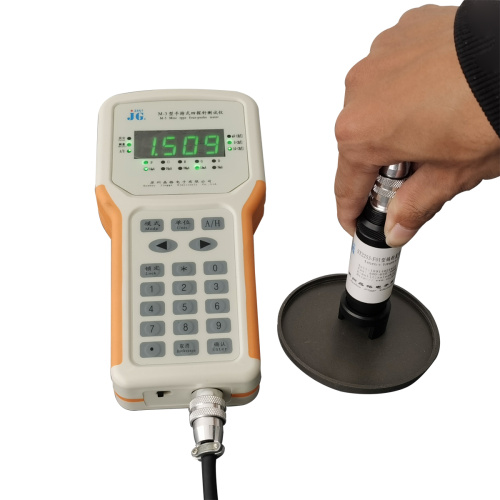

Analyse du testeur portable M3 à quatre sondes

2.1 Fonctions de base et normes de base :

Le testeur portable à quatre sondes M3 est un instrument de mesure polyvalent et économique qui utilise le principe de mesure à quatre sondes pour tester la résistivité/résistance de bloc des matériaux. Cet instrument est conçu conformément aux normes nationales telles que GB/T 1551-2009 « Méthode de détermination de la résistivité des monocristaux de silicium » et GB/T 1552-1995 « Méthode à quatre sondes à courant continu pour déterminer la résistivité des monocristaux de silicium et de germanium », et fait également référence à la norme américaine ASTM.

2.2 Composants de support : La configuration standard se compose de deux parties : l'unité principale M-3 et la sonde à quatre sondes en option. Il peut également être équipé d’un banc de test pour être utilisé comme machine de bureau.

2.3 Avantages et caractéristiques :

1. Esthétique et pratique : le panneau portatif profilé et coloré avec coussinets antidérapants est conçu de manière ergonomique. Il convient à une utilisation portable dans diverses occasions. Il peut également être personnalisé dans une petite valise de voyage pour une utilisation pratique dans la nature ou en voyage.

2. Haute précision : équipé de fonctions complètes de correction d'épaisseur et de forme, garantissant des tests précis. La plupart des appareils portables du secteur sont des programmes simples et ne disposent pas de fonctions de correction complètes, ce qui rend impossible la correction des erreurs.

3. Large gamme : cinq vitesses extra-larges, équivalentes à la portée d'un ordinateur de bureau de milieu de gamme. La plupart des modèles portables du même secteur ont deux à trois vitesses, avec une plage de test limitée et une adaptabilité limitée.

4. Opération facile et performances stables : le réglage des paramètres et la conversion des fonctions peuvent être obtenus en touchant simplement le clavier numérique, ce qui est simple et élimine l'instabilité et la susceptibilité aux interférences des positionneurs analogiques.

5 Manuel/Automatique intégré :

6. Mode d'affichage beau et clair : il est affiché par une tête de compteur numérique vert haute luminosité et LED, qui n'a pas peur du fond sombre ou de la forte lumière dans la nature.

Il a une longue durée de veille et de travail (pas moins de deux jours), est alimenté par une batterie au lithium rechargeable de grande capacité et est écologique et durable.

2.4 Sélection de la sonde : selon les caractéristiques des différents matériaux, plusieurs types de sondes sont disponibles pour la sélection. Pour plus de détails, veuillez vous référer au « Tableau de référence de sélection des caractéristiques des spécifications du modèle de sonde à quatre sondes ».

Il est équipé de sondes en carbure de tungstène très résistantes à l'usure, telles que le type ST2253-F01, pour tester la résistivité/résistance carrée des matériaux durs comme le silicium et d'autres semi-conducteurs, métaux et plastiques conducteurs.

Il est équipé de sondes sphériques ou à tête plate en alliage de cuivre plaqué or qui n'endommagent pas le film, comme le type ST2558B-F01, qui peut mesurer la résistivité/résistance carrée des films conducteurs tels que les feuilles métalliques et le papier carbone, ainsi que des films de revêtement conducteurs sur des substrats tels que la céramique, le verre ou les films PE, tels que le revêtement métallique, le revêtement par pulvérisation, le film ITO, le film convolutif capacitif et autres. matériaux.

Lorsqu'il est équipé de sondes dédiées recouvertes d'une feuille, telles que le modèle ST2558B-F02, il peut également tester la résistivité/résistance carrée des matériaux revêtus d'une feuille sur les feuilles d'électrodes de batterie au lithium, etc.

En passant au dispositif de test à quatre bornes, la résistance du corps de la résistance peut également être mesurée.

2.5 Options de banc d'essai : selon les exigences des différentes propriétés des matériaux, plusieurs types de bancs d'essai sont disponibles pour la sélection. Pour plus de détails, veuillez vous référer au « Tableau de référence pour la sélection du modèle, des spécifications et des fonctionnalités du banc d'essai à quatre sondes ».

Pour tester des matériaux à couche solide ou mince par la méthode à quatre sondes, le banc d'essai de type SZT-A, de type SZT-B (électrique) ou de type SZT-C (pression constante rapide) peut être sélectionné.

Pour tester les matériaux en tiges fines par la méthode à deux sondes, le banc d'essai de type SZT-K est sélectionné en option.

Le banc d'essai de type SZT-G est sélectionné pour l'essai parallèle à quatre couteaux des matériaux en caoutchouc et en plastique.

2.6 Champ d'application : utilisation portable. L'instrument convient pour tester la conductivité électrique des conducteurs, des semi-conducteurs et des matériaux de type semi-conducteur par la méthode à quatre sondes dans les usines de matériaux semi-conducteurs, les usines d'appareils, les instituts de recherche et les universités.

III. Paramètres techniques de base

1. Plage de mesure et résolution

Résistance électrique : 0,010Ω à 50,00kΩ, résolution : 0,001Ω à 10Ω

Résistivité : 0,010Ω-cm à 20,00kΩ-cm, résolution : 0,001Ω-cm

Résistance de blocage : 0,050 Ω/□ à 100,00 kΩ/□ Résolution : 0,001 Ω à 10 Ω/□

2. Dimensions matérielles mesurables

Le mode portable n'est pas limité par la taille du matériau, mais l'ajout d'un banc de test est déterminé par le banc de test optionnel comme suit :

Diamètre droit : banc d'essai circulaire SZT-A, méthode d'essai direct Φ15 ~ 130 mm.

La méthode de test direct du banc de test carré SZT-C est de 180 mm × 180 mm.

Longueur (hauteur) : La méthode de test direct sur banc d'essai est H≤100mm. .

Orientation de la mesure : les directions axiale et radiale sont acceptables.

3. Division de la plage et niveau d'erreur (plage étendue entre parenthèses)
